Productos PEMFC para integración industrial
10 kW
PEMFC Power System
Soluciones PEMFC orientadas a integración industrial
Sistemas y componentes PEMFC

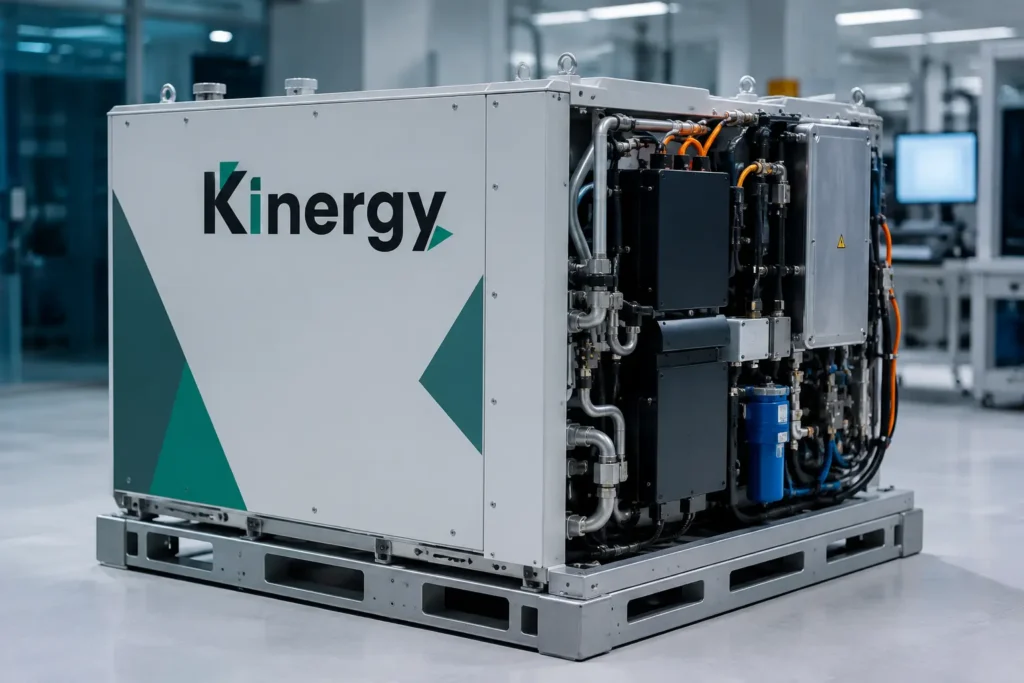

10 kW PEMFC Power System
Sistema PEMFC principal de Kinergy para integración industrial, generación estacionaria y aplicaciones de respaldo energético.
- Potencia neta: 10 kW
-
Tensión de salida: 75–150 VDC
/ 250–750 VDC con DC/DC - Dimensiones y peso: 830 × 620 × 550 mm / 100 kg

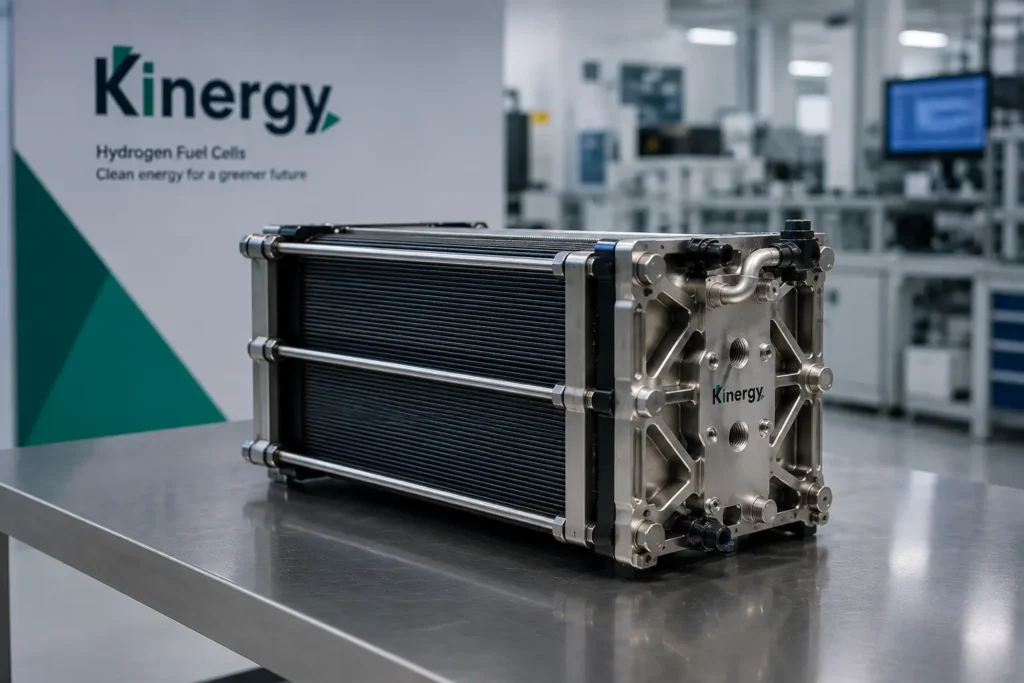

Stacks PEMFC
Stacks PEMFC para integración en sistemas modulares de pila de combustible.
- 10 kW PEMFC Stack
- 50 kW PEMFC Stack

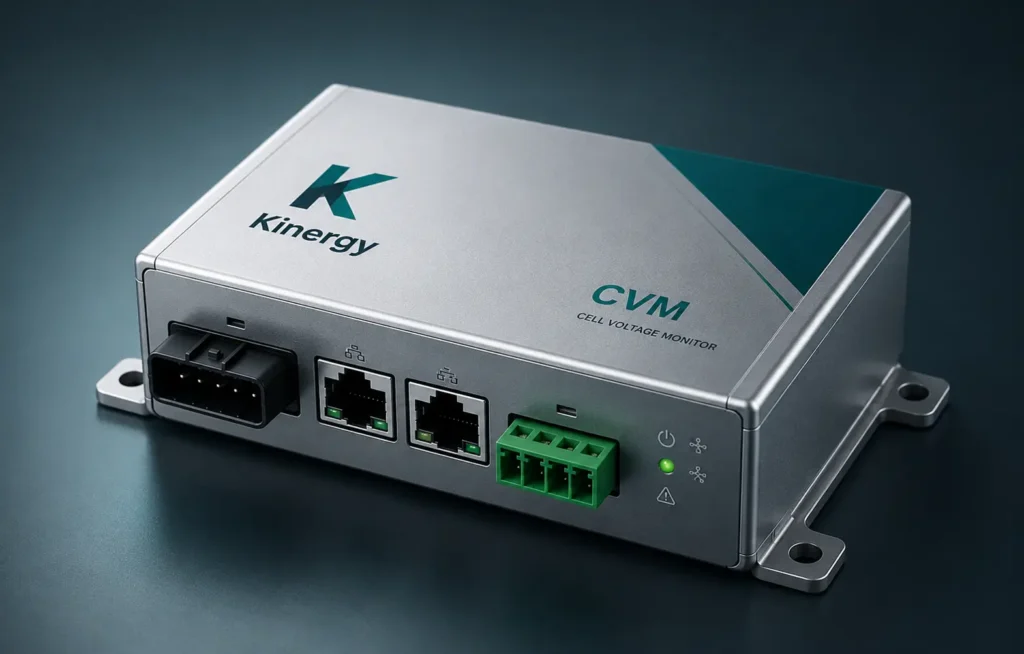

CVM / Electronics
Monitorización de tensiones de celda para supervisión, diagnóstico y protección del stack PEMFC.
- Supervisión de tensiones de celda
- Detección de desviaciones
- Apoyo al diagnóstico del stack
- Protección del sistema
- Integración con la estrategia de control

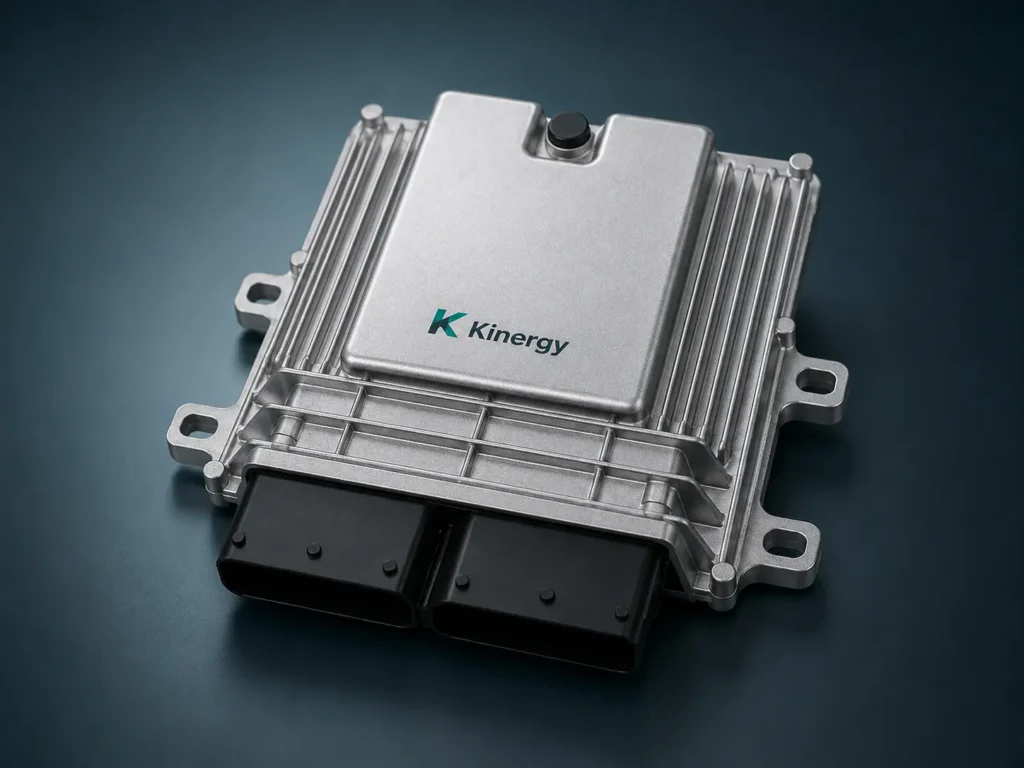

Control / FCCU / ECU
Arquitectura de control desarrollada por Kinergy para supervisión, operación, protección y comunicación del sistema PEMFC.
- FCCU / ECU desarrolladas por Kinergy
- Gestión de modos de operación
- Coordinación de subsistemas auxiliares
- Protecciones y diagnóstico
- Comunicación con la aplicación final
Configuraciones específicas de proyecto
Ámbitos de integración
Características principales
Arquitectura modular
Diseño modular orientado a facilitar la integración del sistema en diferentes aplicaciones.
Sistema completo stack + Balance of Plant
Solución integrada que combina el stack PEMFC con los subsistemas necesarios para su funcionamiento.
Unidad de control propia de Kinergy
Sistema de control desarrollado por Kinergy para la supervisión y gestión del funcionamiento de la pila de combustible.
Preparado para integración con DC/DC
Arquitectura preparada para su integración con convertidores DC/DC según los requisitos eléctricos de la aplicación.

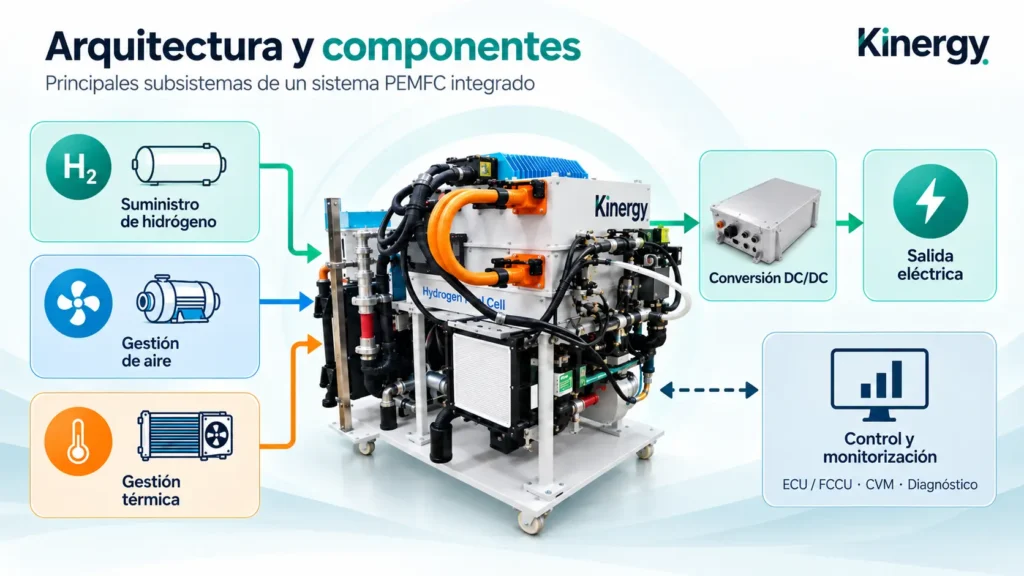

Arquitectura y componentes
- Gestión de hidrógeno
- Gestión de aire
- Gestión térmica
- Stack PEMFC
- Conversión DC/DC
- Salida eléctrica
- CVM
- ECU / FCCU
- Control y comunicaciones
- Seguridad y diagnóstico
Control y comunicaciones
- Comunicación CAN 2.0a
- ECU / FCCU desarrollada por Kinergy
- Supervisión de señales del sistema
- Gestión de modos de operación
- Coordinación de subsistemas auxiliares
- Diagnóstico y protecciones
Requisitos de integración
Cada aplicación requiere revisar las condiciones de integración del sistema PEMFC, incluyendo alimentación de hidrógeno, conexión eléctrica, refrigeración, comunicaciones, espacio disponible y condiciones ambientales.
Calidad del hidrógeno
Presión de suministro
Rango de tensión
Integración con DC/DC
Gestión térmica
Comunicación CAN
Espacio, peso y accesibilidad
Condiciones de operación y almacenamiento
Documentación técnica

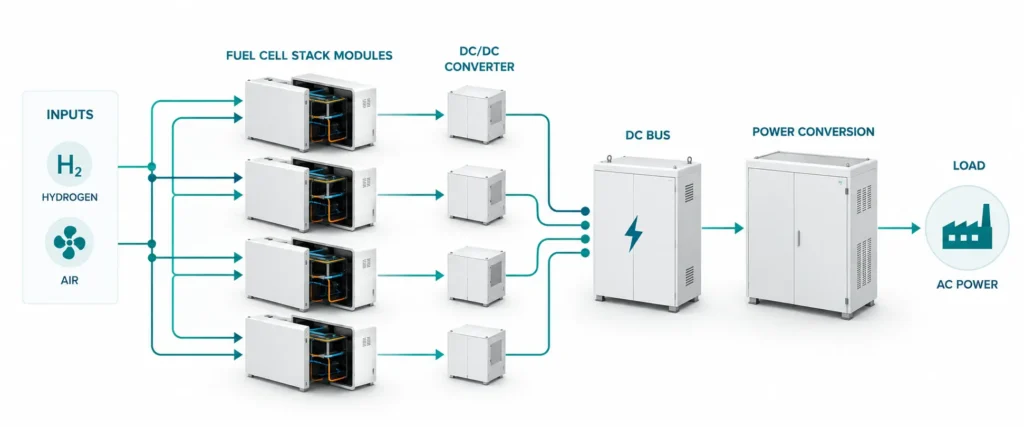

Arquitecturas de mayor potencia
Para configuraciones de 50 kW / 100 kW / 200 kW, Kinergy plantea arquitecturas de escalado o configuraciones futuras a evaluar según la demanda de mercado. No se presentan todavía como productos comerciales disponibles hasta seleccionar una configuración concreta y avanzar en su validación y certificación.
